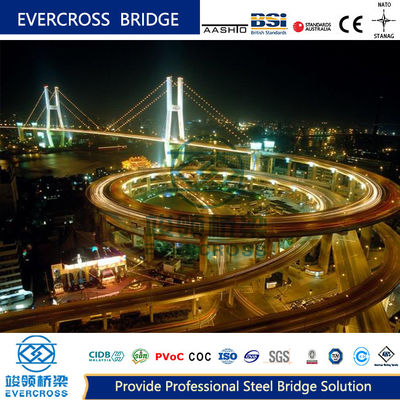

Μια γέφυρα με καλώδια, επίσης γνωστή ως διαγώνια γέφυρα, διαθέτει ένα δομικό σύστημα όπου η κύρια δέσμη υποστηρίζεται απευθείας από πολλαπλά καλώδια που συνδέονται με πύργους γέφυρας.Το σύστημα αυτό αποτελείται από τρία κύρια στοιχεία:: ο πύργος υπό πίεση, τα τεντωμένα καλώδια και το λυγισμένο σώμα δέσμης.

• Κεντρική ακτίνα:Συνήθως κατασκευασμένα από σκυρόδεμα, συνδυασμό χάλυβα-σκυρόδεμα ή καθαρή δομή χάλυβα
• Πύργος καλωδίων:Κυρίως δομές από σκυρόδεμα, αν και χρησιμοποιούνται επίσης συνδυασμοί χάλυβα-σκυρόδεμα ή καθαρό χάλυβα
• Μείνε Κέιμπλ:Κατασκευασμένα από υλικά υψηλής αντοχής όπως ατσάλινο σύρμα ή ατσάλινο νήμα

Ο σχεδιασμός αυτός μειώνει σημαντικά τις στιγμές κάμψης της δέσμης και το δομικό βάρος, αυξάνοντας παράλληλα την ικανότητα εύρους (ύψος δέσμης συνήθως 1/50 έως 1/200 του μήκους εύρους).

Διαθέτει μεγαλύτερα κύρια εύρη, ιδανικά για τη διέλευση μεγάλων ποταμών.

Μικρότερες κυριότερες διαστάσεις κατάλληλες για μεσαία ποτάμια και αστικά κανάλια.

Περιλαμβάνει τρεις πύργους τεσσάρων διαστάσεων και άλλες διαμορφώσεις που απαιτούν προσεκτική δομική εξέταση.

Επεξεργάζεται τις στιγμές κάμψης κοντά στις πλευρικές διαστάσεις και διευκολύνει την ασφαλέστερη κατασκευή ανυψωτήρα.

Ο σχεδιασμός του πύργου επηρεάζει σημαντικά τόσο την αισθητική όσο και τη δομική απόδοση, με διάφορες διαμορφώσεις διαθέσιμες:

• Μία στήλη:Απλή δομή για γέφυρες ενός επιπέδου
• Σχήμα Α:Βελτιωμένη δυσκαμψία και κατανομή δύναμης
• Αντιστροφή τύπου Y:Μειώνει τις αρνητικές στιγμές κάμψης στην κύρια δέσμη

Περιλαμβάνει μονή/διπλή στήλη, θύρα/τύπου H, τύπου A, διαμόρφωση τύπου Y.

Κριτικός παράγοντας που καθορίζει τη συνολική δυσκαμψία και οικονομία της γέφυρας.

• Αεροπλάνο με μόνο καλώδιο:Απαιτεί τμήματα κιβωτίου με υψηλή στρεβλωτική δυσκαμψία
• Βιόμετρο διπλού καλωδίου:Επιτρέπει χαμηλότερη δυσκαμψία στροφής στην κύρια δέσμη
• Διαγώνιο διπλό επίπεδο καλωδίων:Υπερισσότερη αντίσταση στον άνεμο σε μήκους > 600 m

Τρεις βασικές διαμορφώσεις: ακτινοβολία, άρπα και διαρθρώσεις τομέα.

Οι γέφυρες με καλώδια μπορούν να ταξινομηθούν ως:

• Συνδυασμός πύργου-κεραμίδας-πύργου:Κύκλωματα, ημικυκλώματα, στερεωμένα ή άκαμπτα συστήματα
• Συνέχεια κύριας δέσμης:Συστήματα συνεχούς ή T-δομής
• Αγκυρώσεις καλωδίων:Μέθοδοι αυτοαγκυρώσεως ή γήρανσης

Υβριδικό σύστημα που συνδυάζει τα χαρακτηριστικά των γεφυρών δέσμης και των γεφυρών καλωδίων.

Η κύρια δέσμη εξυπηρετεί τρεις κρίσιμες λειτουργίες:

1. Διανέμει φορτία στα καλώδια
2. Παρέχει αντίσταση στην αξιωτική συμπίεση
3. Αντιστέκεται στις εγκάρσιες δυνάμεις ανέμου/σεισμικών

• Προεπιβαλλόμενο σκυρόδεμα:Οικονομικό για μήκους < 400m
• Σύνθετο χάλυβα-πετρώματος:Ιδανικό για 400-600 μέτρα
• Όλο από χάλυβα:Συνιστάται για μήκους > 600 m
• Υβρίδιο:Σιδηροδρομικές πύλες με πλευρικές πύλες από τσιμέντο

Οι κολώνες του πύργου αποτελούν την κύρια δομή, με τις δομές σύνδεσης να ταξινομούνται ως ανθεκτικές ή μη ανθεκτικές.

Στερεά σώματα για μικρά/μέσα διαστήματα, κούφια τμήματα για μεγαλύτερα διαστήματα, με διάφορες επιλογές διατομής.

Δύο κύριοι τύποι καλωδίων:

• Παράλληλο καλώδιο σύρματος με ψυχρή άγκυρα
• Παράλληλο ατσάλινο καλώδιο με άγκυρα συρρέματος

1. Πνευματικός έλεγχος (τροποποιήσεις επιφάνειας)
2. Συσκευές μείωσης των δονήσεων με αμβλύνσεις
3. Τροποποίηση δυναμικών χαρακτηριστικών μέσω συνδέσεων καλωδίων

• Στήριξη κατασκευής
• Κατασκευή σπρώγματος
• Στροφική κατασκευή
• Κατασκευή με ανυψωτήρα (συναρμολόγηση ή χύτευση)

• Οδικές και οδικές διασταύρωσεις
• Σιδηροδρομικές γέφυρες
• Πεζοδρόμια
